Compresores
Generador de aire grado médico MSC-15SR
Dos unidades scroll libres de aceite que se alternan y se respaldan, de 1 200 l/min a 8 bar, en gabinete de media altura.
Especificaciones
- Caudal
- 72 m³/h
- Presión
- 8 bar
- Potencia
- 15 HP
- Nivel sonoro
- 69 dB(A)
- ISO 8573-1
- Clase 0

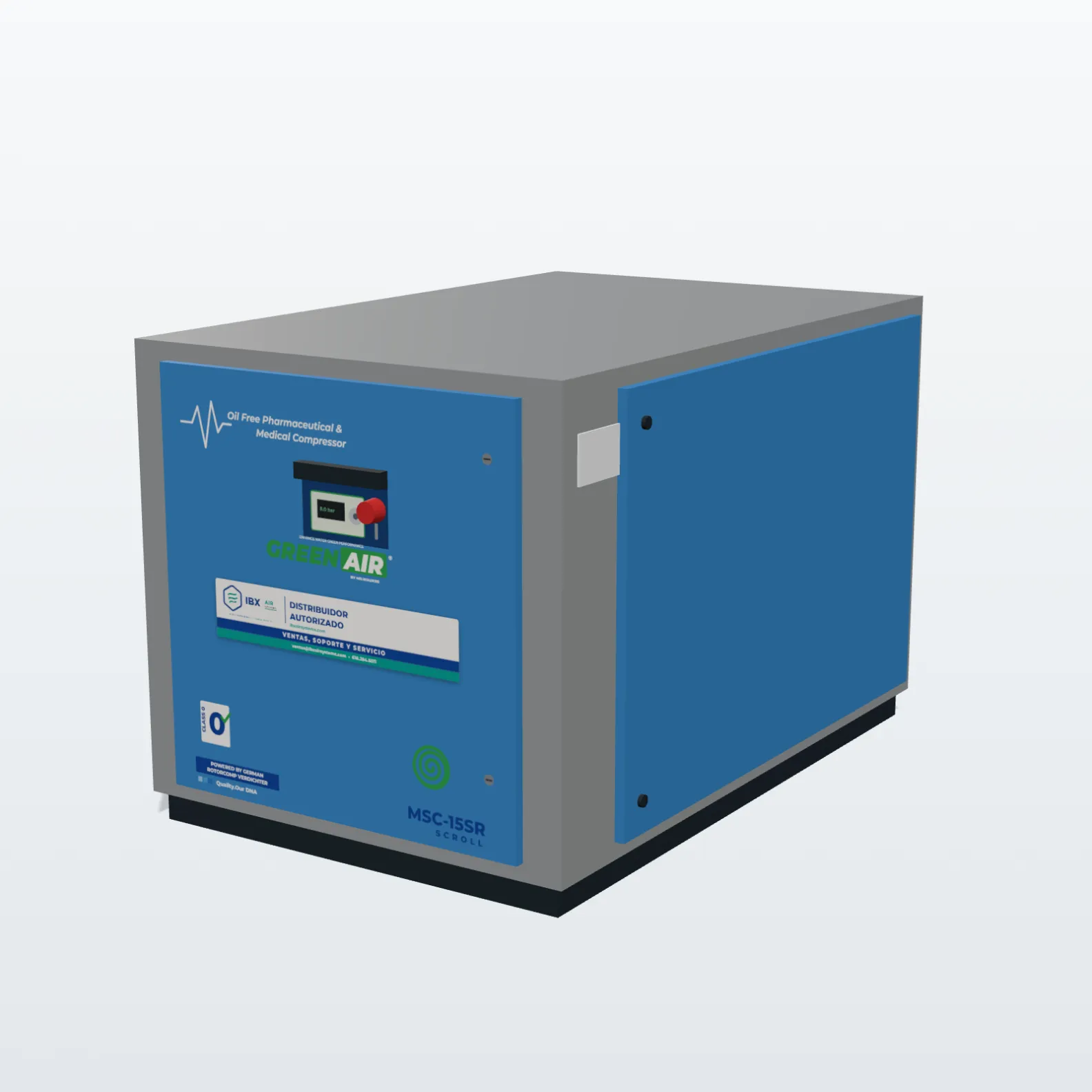

El equipo en 3D
El gabinete a escala, con una figura de 1.75 m al lado. Gírelo para ver las rejillas de ventilación, las dos salidas de aire y el tablero de control.
1450 × 950 × 950 mmModelo a escala, reconstruido de las medidas de catálogo. Es una representación, no una fotografía del equipo instalado.
Produce en sitio el aire que necesita la unidad médica. Dos unidades scroll libres de aceite dentro de un solo gabinete insonorizado se alternan y se respaldan entre sí, de modo que el mantenimiento de una no interrumpe el suministro.
Ficha técnica
| Caudal | 1 200 l/min · 42.37 PCM · 72 m³/h — medidos conforme a ISO 1217 |
| Presión | 8 bar de trabajo — salida de 1/2” NPT |
| Compresión | Dos unidades scroll US06 libres de aceite, de 2 × 5.5 kW — 3 500 rpm, arranque estrella-triángulo |
| Tratamiento | Salida dual, filtrada y sin filtrar — etapas de 5 PPM, 0.01 PPM y carbón activado; purga sin pérdida de aire y tanque de acero inoxidable |
| Eléctrico | 220/440 V dual, 60 Hz, 21 - 10.5 A — motores tipo B3, protección IP55, aislamiento ISO clase F |
| Nivel sonoro | 69 dB(A) — conforme a DIN EN ISO 2151:2009 |
| Gabinete | 1 450 × 950 × 950 mm · 420 kg — operación de 0 a 40 °C |
| Ventilación del cuarto | 3 000 m³/h de aire de enfriamiento |
El equipo se dimensiona a partir del levantamiento en sitio y del cálculo de demanda de cada unidad médica. La visita técnica no tiene costo.
